Inserimento remoto con interruttore a chiave dall'app Protegus 2
- 7 min di lettura
- 30.10.2026
Attenzione!
L'elettricità può essere pericolosa e causare lesioni personali o la MORTE, nonché altre perdite economiche o danni se non utilizzata o installata correttamente.
L'installazione comporta la manipolazione di apparecchiature elettriche e deve essere eseguita in conformità con le normative vigenti.
La validità della garanzia richiede che il dispositivo venga installato da una persona qualificata nel rispetto delle norme di installazione per apparecchiature elettriche e delle norme vigenti per il funzionamento sicuro delle apparecchiature elettriche.
Questo articolo è una guida generale per configurare il dispositivo Trikdis e la centrale d'allarme in modo che il sistema possa essere inserito e disinserito dall'app Protegus 2 tramite un interruttore a chiave.
Prima di iniziare
L'articolo presuppone che gli eventi della centrale d'allarme arrivino già nell'app Protegus 2. Se questo non funziona ancora, va configurato prima; l'articolo non se ne occupa.
L'inserimento e il disinserimento possono avvenire anche senza gli eventi, ma il servizio completo non funziona correttamente: Protegus 2 non riceve alcuna conferma sullo stato reale della centrale. In questo caso l'operazione può restare in sospeso nella schermata della partizione e la clessidra rimane visualizzata.
La centrale d'allarme di norma va programmata. Perché l'interruttore a chiave funzioni, la zona deve essere configurata nella centrale. Si può evitare solo se la centrale era già comandata da un dispositivo che funzionava con lo stesso principio e ora lo si sta semplicemente sostituendo.
Come funziona?
I dispositivi Trikdis hanno una o più uscite, oppure morsetti I/O programmabili che possono essere configurati anche come uscita. Una di queste uscite inserisce e disinserisce una partizione della centrale: aziona la zona configurata nella centrale come interruttore a chiave.
Se vuoi comandare più partizioni in modo indipendente, per ogni partizione serve un'uscita separata sul dispositivo Trikdis e altrettanti ingressi di zona liberi sulla centrale, programmabili come interruttore a chiave.
La soluzione è composta da tre parti:
- la ricezione degli eventi — l'articolo la dà per acquisita;
- il collegamento dell'interruttore a chiave e la programmazione della centrale d'allarme;
- l'impostazione dell'uscita di comando del dispositivo Trikdis in TrikdisConfig e poi la configurazione del comando in Protegus 2.
Con quale dispositivo Trikdis?
| Dispositivo Trikdis | Morsetti utilizzabili per il comando | Partizioni, al massimo |
|---|---|---|
| GT, GT+, GET | 2 I/O programmabili | 2 |
| E16, E16T, G16, G16T | 3 I/O programmabili | 3 |
Se servono più uscite, il modulo di espansione iO-8 aggiunge altri otto ingressi o uscite programmabili.
Collegamento
Attenzione!
È vietato eseguire il cablaggio su un dispositivo sotto tensione. Prima di iniziare il lavoro, scollegare l'alimentazione (comprese le batterie di backup).Lo schema e l'elenco mostrano solo i punti coinvolti nel comando tramite interruttore a chiave, non il cablaggio dell'intero sistema. Ai fini dell'articolo, l'alimentazione e la trasmissione degli eventi sono già a posto.

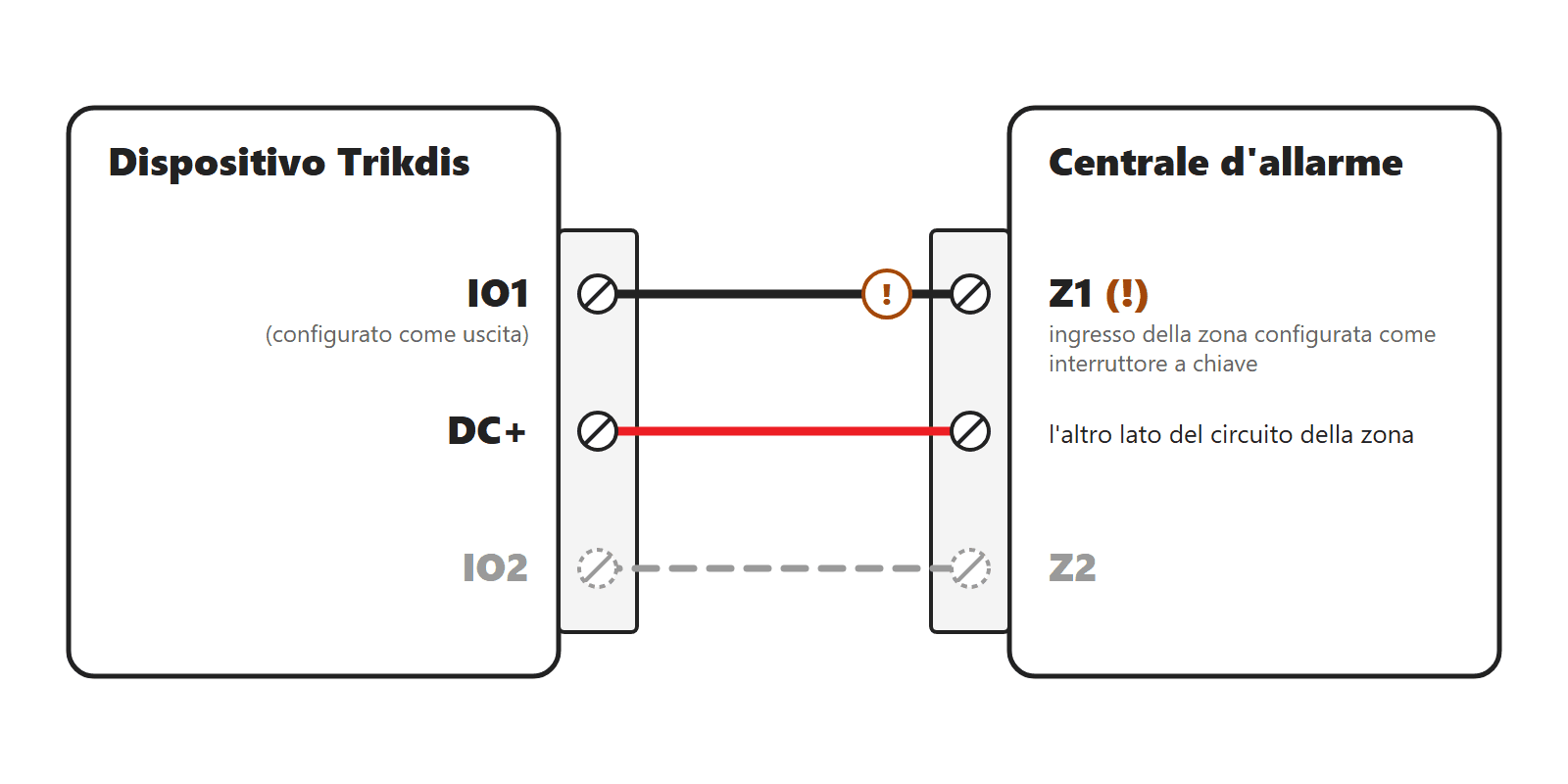

| Dispositivo Trikdis | Centrale d'allarme |
|---|---|
| IO1 (configurato come uscita) | ingresso della zona configurata come interruttore a chiave, ad esempio Z1 (!) |
| DC+ | l'altro lato del circuito della zona |
(!) A seconda del tipo e delle impostazioni della centrale, in questo punto può essere necessario collegare una resistenza di fine linea (vedi sotto).
Nell'esempio usiamo i morsetti DC+ e IO1 del dispositivo Trikdis. L'uscita commuta verso DC+. Per una seconda partizione seguono allo stesso modo IO2 e la seconda zona a chiave.
Per il corretto funzionamento non è necessario inserire un relè separato tra il dispositivo Trikdis e la centrale, perché il comunicatore è alimentato dalla centrale. Il comando può essere realizzato anche con un relè separato.
Configurazione della zona: NC, NO o EOL
La zona dell'interruttore a chiave va collegata come la centrale si aspetta su quella zona. Dipende dall'impostazione della centrale:
- NO (normalmente aperto): non serve alcuna resistenza. È il caso più frequente.
- EOL (resistenza di fine linea): va collegata anche la resistenza indicata nel manuale della centrale. Anche questo è comune.
- NC (normalmente chiuso): più raro; il collegamento è indicato nel manuale della centrale.
Conviene chiarirlo prima del collegamento, perché con una chiusura sbagliata la zona segnala guasto o manomissione e l'interruttore a chiave non funziona.
Programmazione della centrale d'allarme
I passaggi esatti della programmazione variano a seconda della marca e del modello, quindi qui diamo una guida generale; i numeri delle sezioni si trovano nel manuale della centrale. Questa parte non tratta nemmeno la configurazione della linea telefonica (TIP/RING) e degli altri collegamenti di comunicazione, ma solo i passaggi necessari per il comando tramite interruttore a chiave.
- Tipo di zona: la zona usata come interruttore a chiave (ad esempio Z1) va programmata con il tipo di zona interruttore a chiave. Esistono due modalità di funzionamento: a impulso e a livello (bistabile). Di norma consigliamo quella a impulso, ma si può usare anche quella a livello. In seguito la stessa modalità andrà selezionata in Protegus 2.
- Partizione: la zona va assegnata alla partizione che vuoi comandare. Nei sistemi a partizione singola spesso è già a posto di default, senza impostazioni aggiuntive. Se il comando non funziona, controlla assolutamente l'assegnazione della partizione.
- Chiusura della zona: anche questa dipende dalla centrale. Se la centrale permette di impostare il tipo di chiusura zona per zona, la soluzione più semplice è NO, soprattutto se il dispositivo Trikdis si trova subito accanto alla centrale: con un collegamento così corto anche un errore di cablaggio si trova facilmente. Se la centrale permette di impostare la chiusura solo per tutte le zone insieme, o non la si può modificare affatto, il collegamento va adattato alla chiusura richiesta dalla centrale, se necessario con delle resistenze.
- La configurazione della zona (NC, NO o EOL) deve corrispondere al collegamento.
- La centrale deve segnalare l'inserimento e il disinserimento, perché Protegus 2 visualizza lo stato della partizione a partire da questi eventi.
Su alcune centrali la segnalazione degli eventi di inserimento e disinserimento può essere disattivata di fabbrica. Un esempio è la DSC NEO: lì la segnalazione degli eventi di inserimento e disinserimento remoto va abilitata separatamente.
Configurazione del dispositivo Trikdis (TrikdisConfig)

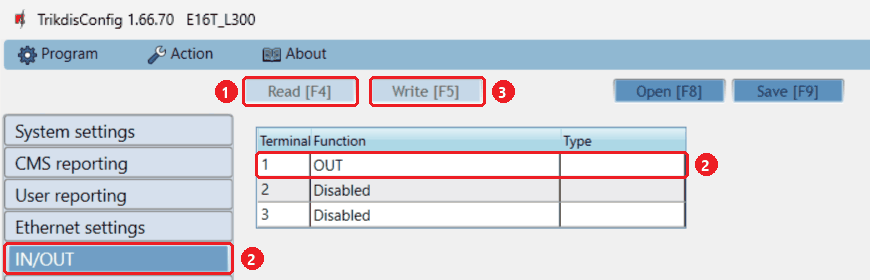

- Apri il programma TrikdisConfig e leggi le impostazioni del dispositivo.
- Nella pagina in cui si definisce la funzione degli ingressi e delle uscite, imposta il morsetto usato per il comando su OUT. Gli altri morsetti restano su Disabled.
- Scrivi le modifiche nel dispositivo.
Le altre impostazioni del comando si effettuano nell'app Protegus 2.
Configurazione in Protegus 2
Questa parte presuppone che il sistema esista già in Protegus 2, che gli eventi arrivino correttamente e che le partizioni siano visualizzate.
- Seleziona la partizione che vuoi comandare.
- Attiva Control with Protegus2, in Assigned Output seleziona l'uscita corrispondente e poi la modalità di funzionamento: Pulse (a impulso) o Level (a livello). Deve coincidere con il tipo impostato nella centrale per la zona dell'interruttore a chiave. Di solito si usa quella a impulso.
Con più partizioni, va fatto separatamente per ogni partizione da comandare, selezionando per ciascuna la propria uscita.
Che cosa vede l'utente?
In Protegus 2 inserisci e disinserisci con i lucchetti nella schermata della partizione. Con più partizioni ognuna ha il proprio lucchetto, quindi possono essere gestite in modo indipendente.
- Lucchetto rosso chiuso: la partizione è inserita.
- Lucchetto verde aperto: la partizione è disinserita.
Il lucchetto assume l'aspetto corrispondente allo stato reale quando arriva l'evento dalla centrale d'allarme.
Tra l'invio del comando e la conferma può passare del tempo. Il dispositivo Trikdis aziona l'interruttore a chiave, poi nella centrale può ad esempio trascorrere il tempo di uscita. Se la conferma arriva tramite una connessione TIP/RING, possono volerci altri 10–20 secondi. Attendi che l'evento arrivi e che l'app aggiorni lo stato della partizione.
Aiuto per la configurazione e la ricerca guasti
Il dispositivo Trikdis e la centrale d'allarme possono essere provati indipendentemente l'uno dall'altra, così il guasto si trova in fretta.
- L'uscita Trikdis: collega un relè di prova tra IO1 e DC+ e attiva l'uscita da Protegus 2. Se il relè si eccita, il dispositivo Trikdis commuta. Al posto del relè puoi anche misurare con un multimetro.
- La centrale d'allarme: scollega il dispositivo Trikdis e con un filo cortocircuita per un attimo i due punti di collegamento della zona configurata come interruttore a chiave: di solito l'ingresso di zona e COM. Così puoi verificare se la centrale reagisce correttamente al comando.
Se il relè si eccita ma la centrale non si inserisce nemmeno con il cortocircuito, va corretta la programmazione della centrale. Se la centrale si inserisce con il cortocircuito ma non con l'uscita Trikdis, controlla il collegamento o l'impostazione in TrikdisConfig. Se la centrale si inserisce ma il lucchetto non cambia, guarda il registro eventi: è arrivato l'evento di inserimento, e con quale partizione?
Eccezione: DSC Alexor
La DSC Alexor invia gli eventi con il numero di partizione 0, perciò Protegus 2 non può gestire lo stato della partizione nel modo consueto. Con una soluzione su misura il comando tramite interruttore a chiave si può realizzare anche qui, ma la schermata della partizione con i lucchetti non funzionerà correttamente.
